Машина для формирования рулона для профиля покрытия пола YX135-950

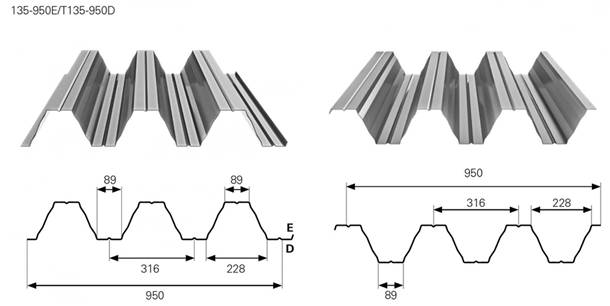

Рисунок профиля: YX135-950

Компоненты машины:

1) Главный рулон формируя мельницу

С руководством материала кормления,

С 2-цилиндровым гидравлическим предварительным устройством для простой эксплуатации

С предварительным резачем для простой эксплуатации и экономии материала: предварительный резач подключен к системе управления ПЛК, ПЛК рассчитывает длину профиля в рамках формации рулона. Как только материал требуется изменить, ПЛК рассчитывает длину для общего количества и напоминает оператору, производственные отделки и способны резать материал перед формацией рулона, чтобы изменить материал для нового производства. Это передовая функция и хорошо для производства, чтобы сохранить материал, никаких отходов.

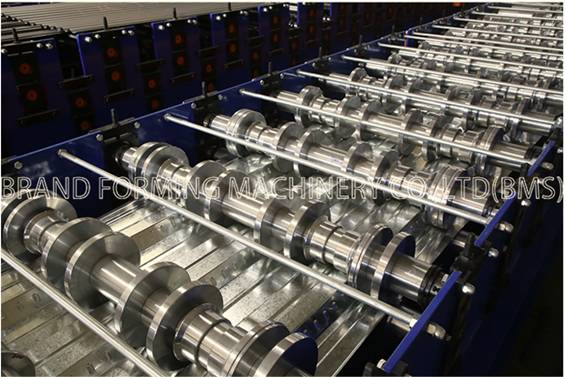

Машина для формирования роликов в сочетании с рамой корпуса, механизмом передачи и роликами для формирования и т.д.

а) Рама корпуса изготовлена из стали типа H450 сваркой с красивым внешним видом, естественной обработкой старения и обработкой SR (облегчение напряжения).

b) Рама корпуса тип боковой стены: диаметр основного вала φ95mm, изготовленный из стали 45#, тепловая обработка. Нижний вал является основной передачей по цепочке передач.

с) Ролики, изготовленные из высококачественной стали № 45, тепловая обработка

d) Трансмиссия приводом двигателя, передача цепи передач, около 36-шага для формирования

Главный двигатель=22KWx2, регулирование скорости частоты

Формируя скорость approx.10-15m/min

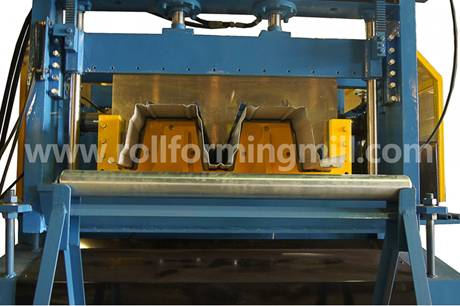

2) Гидравлическое устройство резки:

Пост резать, остановить резать, нет разрезания резать дизайн

Перед резкой и после резки, используйте ту же гидравлическую систему

Двигатель насоса: 7.5KW; Давление резки: 12-16Mpa

Режущий инструмент материал: пресс-формы стали Cr12Mov (= D2 стали, с по крайней мере один миллион раз срока службы резки), тепловая обработка

С 2 руководящими столпами для поддержки резки, которые делают резку более стабильной и более длительной жизни для резки.

3) система управления ПЛК

4) Выходная стойка:
