Автоматическое изменение типа рулона формирования машины для полки ламината 40 мм

Рисунок профиля: 40 мм

Компоненты машины

1)    5 тонны гидравлический Де-Coiler: один набор

2)     Серво кормление и выравнивание и зарезок перфорационное устройство (с системой петли)

С руководством материала подачи и устройством выравнивания, с 7 выпрямляющими роликами (Up 3 ролики 4 вниз ролики), диаметр вала выпрямления = ф105mm, точность обработки

4,4 кВт серводвигатель (тайваньский бренд DELTA) кормление,

ПРИМЕЧАНИЯ: позиционирование электрической регулировкой, бег без подключения к ПЛК. И кормление воздушным цилиндром (источник воздуха, поставленный покупателем, продавец сообщит покупателю требуемую спецификацию воздушного компрессора)

Корректируйте разрыв пневматической системой (стиль Кореи)

Устройство пробивания зацепа:

1 набор перфорационной формы: четырехдыровинная конструкция для пробела;

Персональный штифт и женский материал формы: сталь формы Cr12MoV (= SKD II), тепловая обработка до HRC58-62;

марка электромагнитного клапана: YUKEN (ЯПОНИЯ БРЕНД)

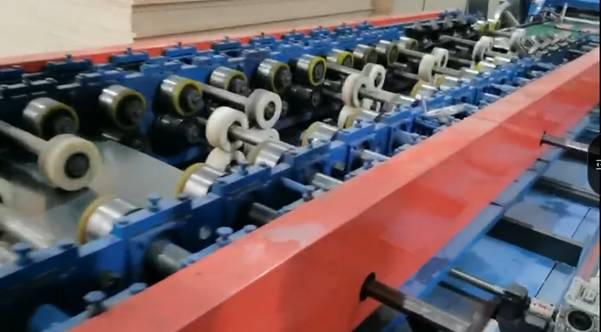

3) холодная прокатка

Машина для формирования роликов в сочетании с рамой корпуса, механизмом передачи и роликами для формирования и т.д.

а) Рама корпуса изготовлена из стали типа H сваркой с красивым внешним видом, естественной обработкой старения и обработкой SR (облегчение напряжения).

b) Рама корпуса двойный тип боковой стены с толщиной 25мм: диаметр основного вала φ75мм, изготовленный из стали 45#, тепловая обработка. Нижний вал является основной передачей по цепочке передач.

в) ролики изготовлены из подшипниковой стали GCr15, точно обрабатываемые,

жесткий хром покрытый толщиной 0,04 мм

d) Трансмиссия приводом двигателя, передача цепи передач, около 24 шагов для формирования

Главный двигатель=15KW, регулирование скорости частоты

Двигатель изменения размера = 2.2kw

Формируя скорость approx.10-15m/min

СКОРОСТЬ ПРОДУКЦИИ: 3ПК ДЛЯ КОЛЬКОГО АКОНЧЕННОГО ПРОФИЛЯ 500 ММ,

3ПК ДЛЯ КОЛЬКОГО ОКОНЧЕННОГО ПРОФИЛЯ 1500ММ

Все винтовые болты с классом 8.8 (дешевые фабрики используют низкий класс 4.8) для обеспечения закрепления конструкции машины плотно и долгий срок службы во время длительного времени работы машины.

4) Конвейер

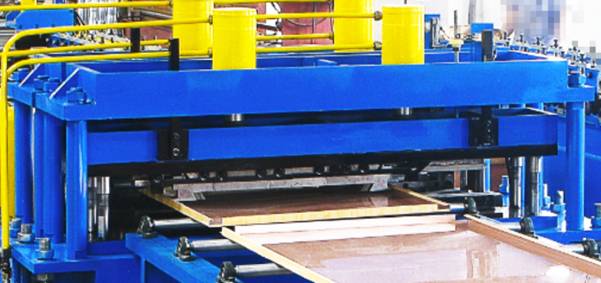

5) Гидравлическое устройство резки и изгибки

Резка и изгибка формы в шагах 50мм;

После резки и изгибания, остановить резать и изгибать

Двигатель насоса: 15 кВт (известный бренд Китая) Давление резки: 0-16 Мпа

Режущий и изгибающий материал инструмента: пресс-форма стали Cr12mov (= SKD II), тепловая обработка к HRC58-62

6) Система управления ПЛК

7) Выходная стойка
